¶ Introduction
La cartographie des résultats est automatisée dans Express’eau. Elle permet l’affichage des résultats sur les nœuds, les réservoirs et les canalisations.
Ces cartographies de résultats sont générées sous forme de géo-packages indépendants du plugin express’eau puis les couches de ce géopackage sont ajoutée aux couches d’express’eau, dans un groupe nommé : {nom du scn} résultats synthétiques.
¶ Couches de résultats dans le gestionnaire de couches

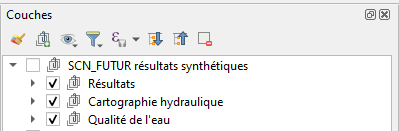

Le groupe {nom du scn} résultats synthétiques contient trois sous-groupes :
- Les couches de résultats
- Les résultats du calcul hydraulique
- Les résultats du calcul de qualité de l’eau
¶ Couches de résultats bruts
Les couches de résultats sont produites sur :
- Les nœuds
- Les canalisations
- Les réservoirs
Ces couches donne un bilan des valeurs minimales et maximales des grandeurs calculées.
¶ Couches cartographiques des résultats hydrauliques
Les couches cartographiques de résultats hydrauliques sont les suivantes :

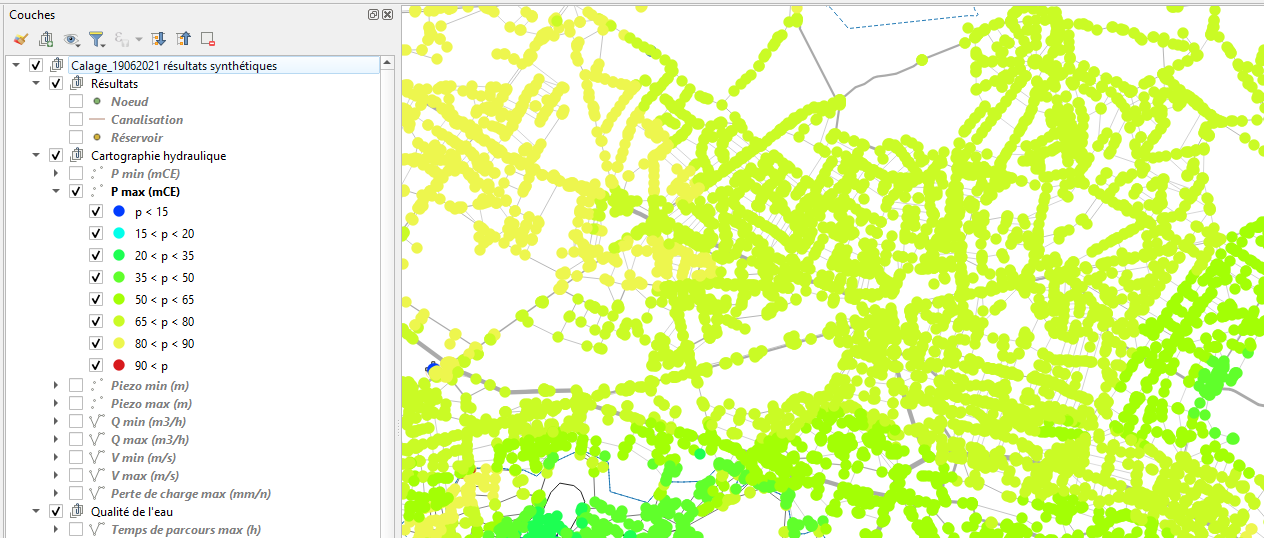

Sélectionner une des couches permet de visualiser les résultats, par exemple ici la pression maximale sur le réseau fictif suivant :
Les échelles sont pré-établies comme suit :
- pressions minimales et maximales : échelle de 8 intervalles faisant ressortir les pressions inférieures à 2 bars et supérieures à 8 bars.
- piézométries minimales et maximales : échelle de 4 intervalles adaptées aux valeurs calculées par la simulation
- débits minimaux et maximaux : échelle de 4 intervalles adaptés aux valeurs calculées par la simulation
- vitesses minimales et maximales : échelle de 6 intervalles faisant ressortir les faibles et fortes vitesses
- pertes de charge maximales : échelle de 6 intervalles faisant ressortir les faibles et fortes pertes de charge
¶
¶ Couches cartographiques des résultats de qualité
Les couches de résultats produites sont les suivantes :
- temps de séjour.
Les échelles sont pré-établies comme suit :
- temps de séjour : échelle de 5 intervalles faisant ressortir les forts temps de séjour
¶ Utilisation avancée
¶ Modification des styles
Les échelles peuvent être modifiées par l'utilisateur, comme toute cartographie sous QGIS, dans le menu symbologie des propriétés de la couche.
Les styles par défauts sont appliqués aux couches de résultats. Ils reposent sur les qml stockés ici :
C:\Users\votre_nom\AppData\Roaming\QGIS\QGIS3\profiles\default\python\plugins\expresseau\ressources\qml.
Ces styles sont modifiables par l’utilisateur, comme tous les styles de QGIS. Cependant, pour ne pas « perdre » ces modifications en cas de relance de la simulation, il convient de sauvegarder le style voulu dans un fichier mon_style*.qml et de le réappliquer après la simulation, et ce pour chaque type de résultats.
Il est également possible de sauvegarder tous les styles personnalisés et qu'ils soient réutilisés automatiquement. Pour cela, cliquer sur Express'eau → Enregistrer les styles de couches personnalisés. Tous les nouveau fichiers qml sont sauvegardés dans le dossier qml de votre répertoire C:\Users\votre_nom\.expresseau.
¶ Consultation du géopackage
La consultation des géopackages est rendues inutile grâce aux couches de résultats qui en émanent.
Cependant, si vous souhaitez les charger dans QGIS, affichez le volet explorateur de QGIS, faites un clic-droit sur Géopackage => Nouvelle connexion…
Cherchez le géopackage dans : C:\Users\{votrenom}\.expresseau\{nom du projet}\{nom du scenario}\hydraulique\scenario.gpkg
Le géopackage peut être chargé dans n’importe quelle session de QGIS, par exemple à un partenaire qui ne dispose pas d’express’eau et veut consulter les résultats d’un scénario de simulation. Il lui suffira alors de glisser-déplacer (ou de double-cliquer sur) les couches du géopackage pour les afficher dans son gestionnaire de couche. La mise en forme sera automatique car elle est incluse dans le géopackage.
