¶ Introduction
Les fichiers de résultats produits par le moteur de calcul d'express'eau sont des fichiers binaires dont la structure est présentée ci-dessus.
¶ Fichiers W14 et W17
¶ Fichier W14
¶ Définition
Ce fichier contient les résultats de calculs hydrauliques des liaisons et des nœuds.
¶ Structure
Fichier accès direct, RECL = 32 octets. Il est composé de deux groupes contigus d’enregistrements.
- 1er groupe : variables de positionnement et libellés
| Ligne 1 | Nstep | Numel (=0) | Nliais | N°version |
| Ligne 2 | Cid_us_liais (1)*24 | |||
| Ligne3 | Cid_us_liais (2) *24 | |||
| Ligne 1+Nliais | Cid_us_liais (Nliais) *24 | |||
Note : Numel = 0
- 2nd groupe : instant de pas de temps de calcul et valeurs des grandeurs calculées relatives aux éléments
Le bloc de résultats au temps Ti comprend 8 champs. Il est structuré comme suit :
Champs 1 à 4 : Paramètres 1 à 4
| Ligne 1 | Ti | |||
| Ligne 2 | Param1(1) | Param2(1) | Param3(1) | Param4(1) |
| Ligne3 | Param1(2) | Param2(2) | Param3(2) | Param4(2) |
| Ligne 1+Nliais | Param1 (nliais) | Param2 (nliais) | Param3 (nliais) | Param4 (nliais) |
¶ Fichier W17
¶ Définition
Ce fichier contient les résultats de calculs qualité des liaisons et des nœuds.
¶ Structure
Fichier accès direct, RECL = 32 octets. Il est composé de deux groupes contigus d’enregistrements.
- 1er groupe : variables de positionnement et libellés
| Ligne 1 | Nstep | Numel (=0) | Nliais | N°version |
| Ligne 2 | Cid_us_liais (1)*24 | |||
| Ligne3 | Cid_us_liais (2) *24 | |||
| Ligne 1+Nliais | Cid_us_liais (Nliais) *24 | |||
Note : Numel = 0
- 2nd groupe : instant de pas de temps de calcul et valeurs des grandeurs calculées relatives aux éléments
Le bloc de résultats au temps Ti comprend 8 champs. Il est structuré comme suit :
Champs 1 à 4 : Paramètres 5 à 8 :
| Ligne 2 | Param5(1) | Param6 (nliais) | Param7(1) | Param8(1) |
| Ligne3 | Param5(2) | Param6(2) | Param7(2) | Param8(2) |
| Ligne 1+Nliais | Param5 (nliais) | Param6 (nliais) | Param7 (nliais) | Param8 (nliais) |

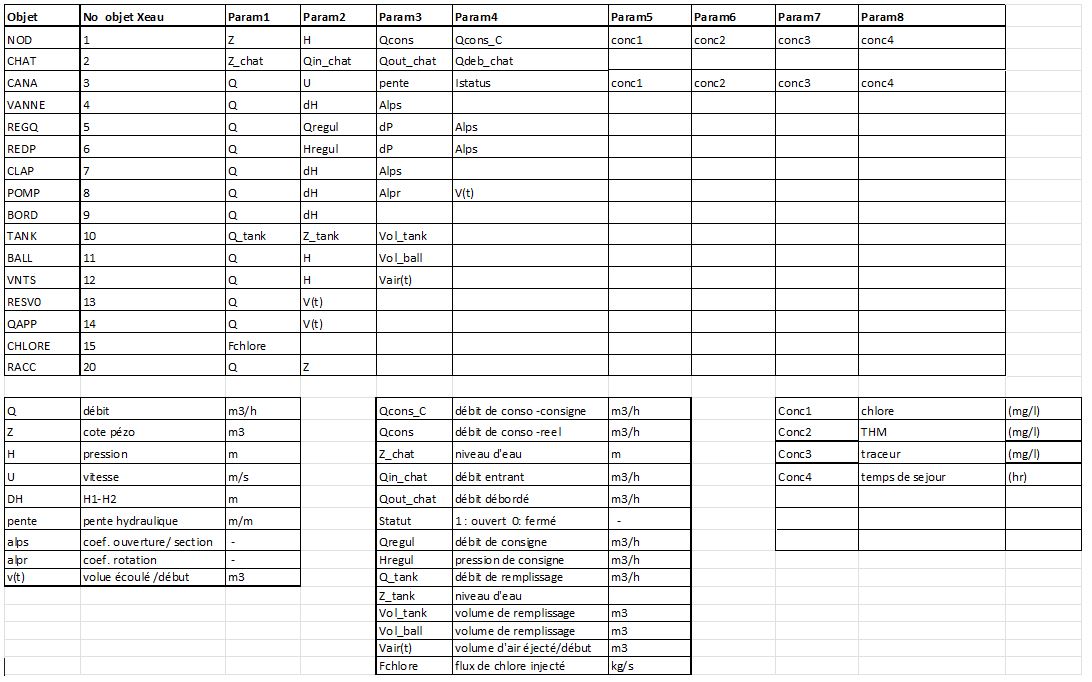

¶ Définition des paramètres de résultats des W14 et W17
La définition des paramètres dépend du type de l’élément est donnée ci-dessous pour chaque type :
erratum : Fchlore en kg/h
¶ Fichier W18
¶ Définition
Ce fichier contient les résultats de calculs relatifs à la provenance de l’eau. Les résultats sont disponibles uniquement dans les canalisations.
¶ Structure
Fichier accès direct, RECL = 32 octets. Il est composé de deux groupes contigus d’enregistrements.
- 1er groupe : variables de positionnement et libellés
| Ligne 1 | Nstep | Numel | Nliais | |
| Ligne 2 | Cid_us_liais (1)*16 | |||
| Ligne3 | Cid_us_liais (2) *16 | |||
| Ligne 1+Nliais | Cid_us_liais (Nliais) *16 | |||
Note : Numel = 0
- 2nd groupe : instant de pas de temps de calcul et valeurs des grandeurs calculées relatives aux éléments
Le bloc de résultats au temps Ti comprend 8 champs. Il est structuré comme suit :
Champs 1 à 4 :
| Ligne 1 | Ti | |||
| Ligne 2 | Param1(1) | Param2(1) | Param3(1) | Param4(1) |
| Ligne3 | Param1(2) | Param2(2) | Param3(2) | Param4(2) |
| Ligne 1+Nliais | Param1 (nliais) | Param2 (nliais) | Param3 (nliais) | Param4 (nliais) |
Champs 5 à 8 :
| Ligne 2 | Param5(1) | Param6(1) | Param7(1) | Param8(1) |
| Ligne3 | Param5(2) | Param6(2) | Param7(2) | Param8(2) |
| Ligne 1+Nliais | Param5 (nliais) | Param6 (nliais) | Param7 (nliais) | Param8 (nliais) |
Les paramètres 1 à 8 sont les parts de l'eau en provenance des sources 1 à 8.
¶ Fichier W16
¶ Définition
Ce fichier, généré par XEAU, contient les résultats de calculs à tous les nœuds de calculs des canalisations. Il peut donc être utilisé pour le dessin des profils en long.
¶ Structure
Fichier accès direct, RECL = 32 octets. Il est composé de deux groupes contigus d’enregistrements.
- 1er groupe : variables de positionnement et libellés
| Ligne 1 | nb_step | nb_tot | nb_cana | iversion | |||||||||||||
| Ligne 2 | Clabel_br(1) | nb_rec(1) | |||||||||||||||
| Ligne 3 | Clabel_br(2) | nb_rec(2) | |||||||||||||||
| … | … … | ||||||||||||||||
| Ligne (1+nb_cana) | Clabel_br(nb_cana) | nb_rec(nb_cana) | |||||||||||||||
| Ligne (1+nb_cana) + 1 | PK(1) | Zf(1) | Zv(1)/Zd(1) | Ztn(1) | Cid(1)*16 | ||||||||||||
| Ligne (1+nb_cana) + 2 | PK(2) | Zf(2) | Zv(2)/Zd(2) | Ztn(2) | Cid(1)*16 | ||||||||||||
| … | …. | ||||||||||||||||
| Ligne (1+nb_cana) + nb_tot | PK(nb_tot) | Zf(nb_tot) | Zv/Zd(nb_tot) | Ztn(nb_tot) | Cid(nb_tot)*16 | ||||||||||||
Notes : nb_tot = nb_rec (nb_cana) : nb_rec est un cumul, c'est à dire que nb_rec (i+1) = nb_rec(i) + Ni où Ni est le nombre de noeuds affectés à la cana i
- 2nd groupe : instant de pas de temps de calcul et valeurs des grandeurs calculées relatives aux éléments
Le bloc de résultats au temps Ti est structuré comme suit :
| Ligne 1 | Ti | |||||
| Ligne 2 | Z(1) | Q(1) | ||||
| Ligne3 | Z(2) | Q(2) | ||||
| Ligne 1+Numel | Z(Ntot) | Q(Ntot) | ||||
