¶ Définition
La table user_node contient les nœud du réseau.
¶ Données de l'élément

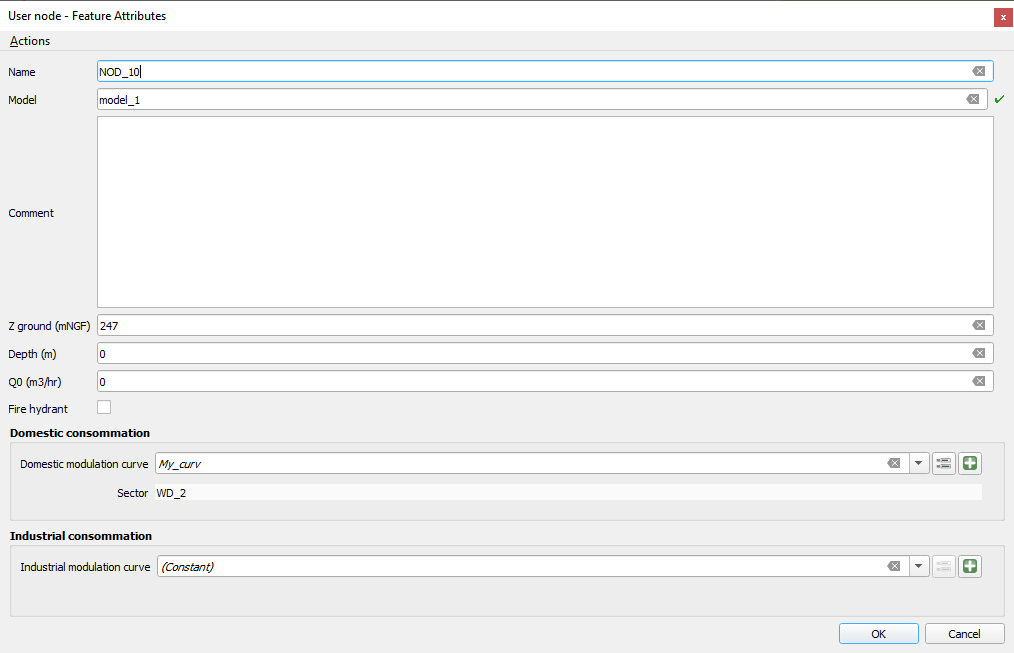

Les données attributaires sont :
- Nom : doit être unique.
- Modèle : nom du modèle auquel appartient le nœud.
- Cote TN [mNGF] : cote du nœud.
- Profondeur du réseau : facultatif, peut être laissée à 0.
- Q0 [m3/h] : débit constant soutiré. Ce débit répond à la même règle que les consommations qui ne sont pas assouvies si la pression est inférieure à la pression minimale de service.
- Poteau incendie : Inusité (#versionPRO)
- Consommation domestique
- Courbe de modulation : courbe de modulation horaire appliquée aux consommations domestiques allouées au nœud. Paramétrable en série dans le gestionnaire de secteurs de consommation.
- Secteur de consommation : secteur de consommation auquel appartient le nœud. Champ renseigné automatiquement par croisement géographique avec la couche des secteurs de consommation.
- Consommation industrielles
- Courbe de modulation : courbe de modulation horaire appliquée aux consommations industrielles allouées au nœud. Paramétrable en série dans le gestionnaire de secteurs de consommation.
¶ Equation
Zradier = ZTN - profondeur
Soit Zpiezo la cote piezométrique de l'eau au nœud, la pression au nœud est P = Zpiezo - Zradier.
