¶ Définition
La couche pipe contient les canalisations du réseau.
¶ Données de l'élément

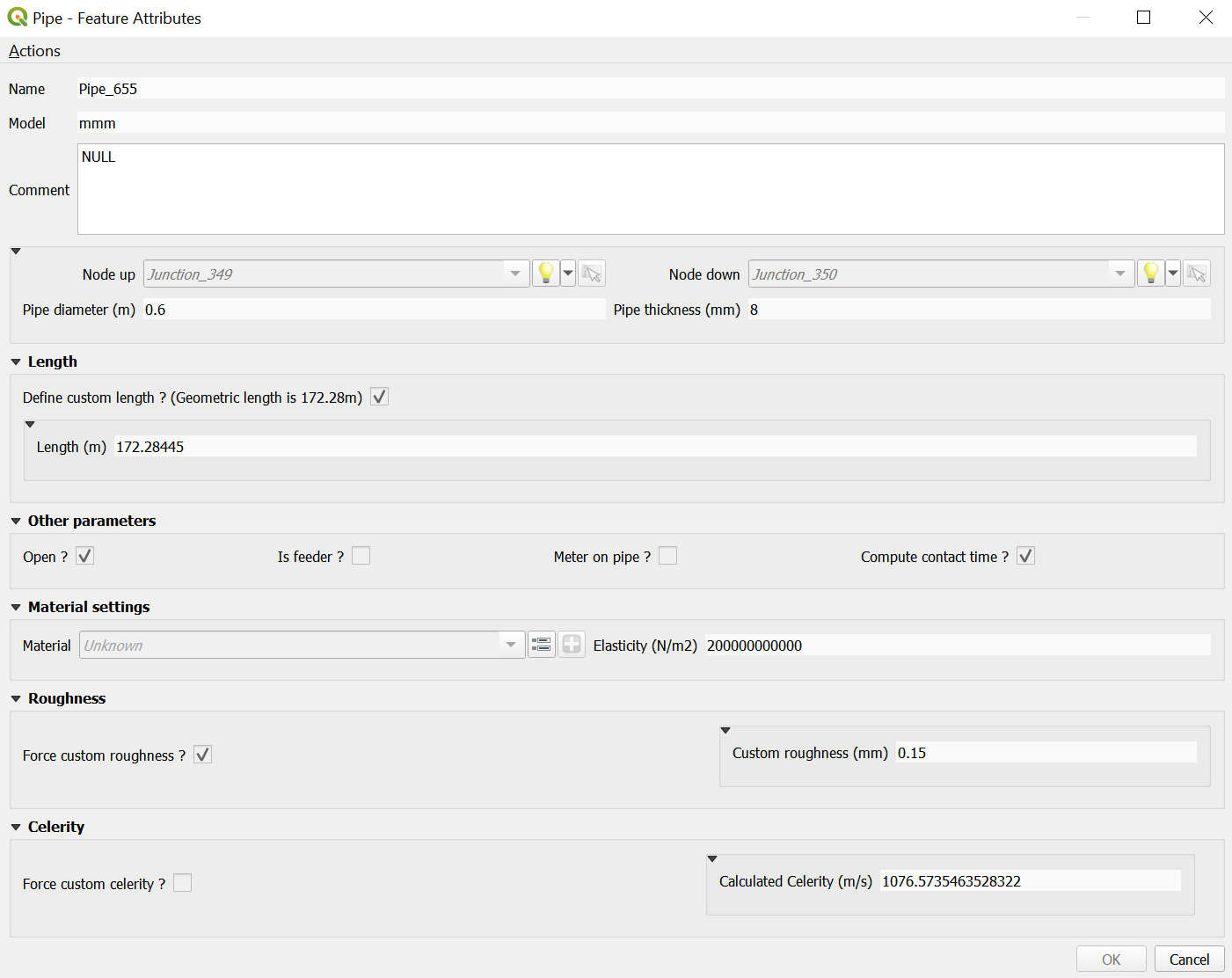

Les paramètres d'une canalisation sont les suivants :
- Nom : nom unique
- Modèle : modèle auquel appartient l'élément
- Nœud amont : nœud amont de la canalisation (détecté automatiquement)
- Nœud aval : nœud aval de la canalisation (détecté automatiquement)
- Diamètre (m) : diamètre intérieur de la canalisation
- Epaisseur (m) : épaisseur de la paroi de la canalisation (utilisée uniquement en mode transitoire rapide)
- Longueur
- Longueur forcée ? : oui/non. Si ce n'est pas le cas, c'est la longueur géométrique qui est utilisée.
- Longueur forcée (m)
- Autres paramètres :
- Ouverte ? Permet d'ouvrir ou fermer la canalisation
- Feeder ? Permet d'interdire le raccordement des points de consommations sur les canalisations de transport ou de refoulement
- Débitmètre sur la canalisation ? Permet de spécifier s'il y a un débitmètre (sert à la sectorisation)
- Calcul du temps de contact ? Permet de spécifier si cette canalisation intervient dans le calcul du temps de contact (CVM par exemple)
- Matériau
- Matériau
- Elasticité
- Rugosité : rugosité de la canalisation (mm)
- Rugosité forcée ? oui/non. Si ce n'est pas le cas, c'est la rugosité du matériau qui est utilisée.
- Rugosité forcée (mm)
- Célérité : célérité de l'onde dans la canalisation (utilisée uniquement en mode transitoire rapide)
- Célérité forcée ? : oui/non. Si ce n'est pas le cas, elle est calculée automatiquement à partir du matériau et de son épaisseur.
- Célérité forcée (m/s)
¶ Equations
Equation de continuité :
Equation de quantité de mouvement :
- u : vitesse de l’écoulement,
- Z : cote piézométrique
- D : diamètre de la canalisation
- Lambda : Coefficient de perte de charge, calculé en fonction de la rugosité à l’aide de la formule de Colebrook,
- G : accélération de la gravité,
- c : célérité de l’onde.
Formule de Colebrook :
Expression pour la célérité de l’onde en l’absence d’état gazeux dans l’eau :
- rho : masse volumique de l’eau,
- K : compressibilité volumique de l’eau (N/m2)
- E : module d’élasticité de la paroi de la conduite (N/m2)
- D : diamètre de la conduite
- e : épaisseur de la conduite.
