¶ Flow injection
¶ Définition
La couche flow injection contient les éléments d'injection de débit.
¶

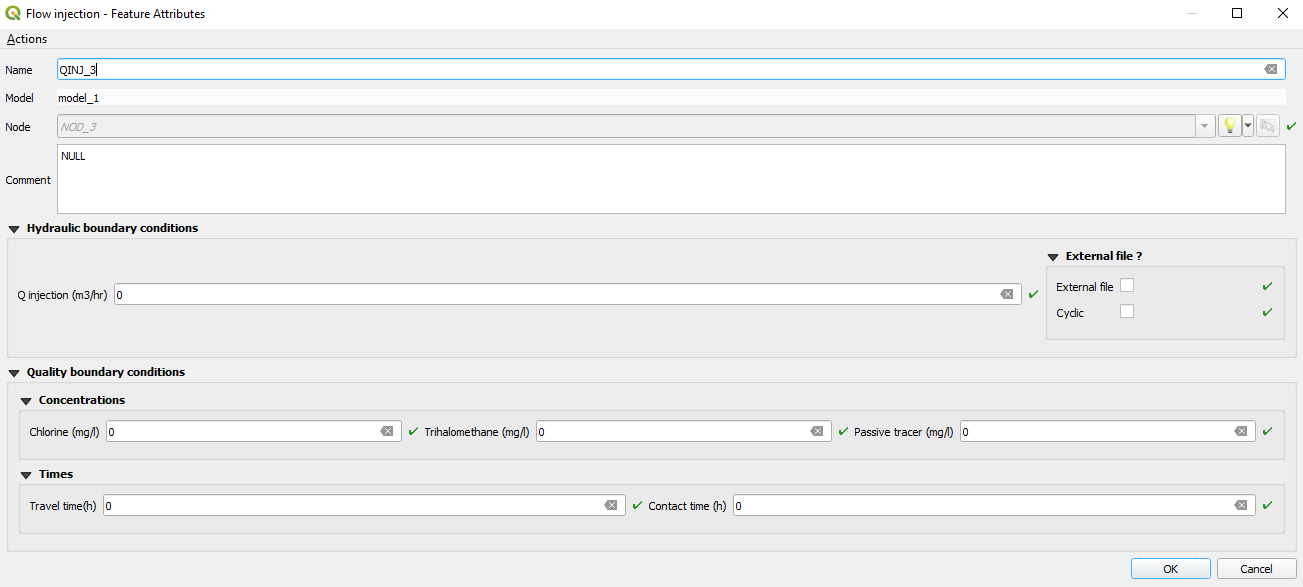

¶ Données de l'élément
Les paramètres à renseigner sont les suivants :
- Débit injecté (m3/h) : débit injecté s'il est positif, soutiré s'il est négatif.
- Paramètres de qualité (uniquement utilisé en mode calcul de qualité activé)
- Concentration en chlore (mg/l)
- Concentration en THM (mg/l)
- Concentration en traceur passif (mg/l)
- Temps de séjour (h)
- Temps de contact (h)
¶ Equation
Si ( Z – Zr) > Pc alors QL = Q0
Si 0 < ( Z – Zr) < Pc alors QL = Q0 x √(P/Pc)
Si ( Z – Zr) < 0 alors QL = 0
Zr est le cote radier au nœud, Pc est une pression minimale de service définie par l’utilisateur dans le paramétrage des alarmes (en général Pc = 20 m). Le débit prélevé est donc dégradé en cas de pression disponible insuffisante.
