¶ Définition
La couche check_valve contient les clapets anti-retour.
Un clapet anti-retour est un élément qui s'ouvre à partir d'une certaine différence de pression entre l'amont et l'aval, ce qui empêche par ailleurs tout débit dans le sens aval vers amont.

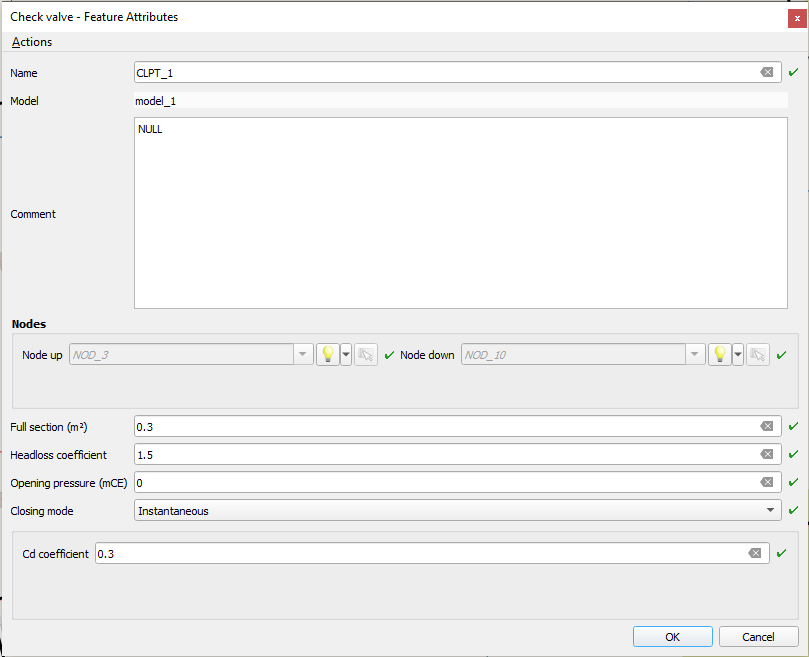

¶ Données de l'élément
- Section (m²): Section de l'orifice du clapet lorsqu'il est complètement ouvert.
- Coefficient de perte de charge : Coefficient de perte de charge à travers le clapet dans le sens amont-aval, lorsque le clapet est en position ouverte.
- Pression d'ouverture (mCE) : Pression d’ouverture. Le clapet s’ouvre lorsque la pression différentielle est atteinte.
- Mode de fermeture : Mode de fermeture du clapet. Deux modes : instantané ou progressif.
- Coefficient Cd : Coefficient de débit qui s'applique lors de la fermeture du clapet. Si le mode de fermeture est instantané, le coefficient Cd n'est pas utilisé. Cd_coef = Vr/dv/dt : traduit le comportement du clapet supposé suivre une courbe linéaire : vitesse maximale du fluide au moment de la fermeture du clapet versus décélération du fluide.
¶ Equation
- Q : débit à travers l’élément,
- S : section de référence,
- K1 : coefficients de perte de charge rapportés à la section de référence.
- KB : valeur très grande implantée dans le programme.
Remarque : On peut spécifier (dans le fichier de régulation externe) une position d’ouverture partielle du clapet à l’aide du paramètre ALPS défini comme suit :
ALPS = S/S0 où S est la section d’ouverture partielle du clapet. Le coefficient K1 devient alors : K1' = K1 / ALPS²
