¶ Définition
La couche model connection contient les éléments qui permettent de raccorder entre eux les différents modèles d'un projet : chaque élément est un marqueur utilisé pour connecter deux nœuds appartenant à des modèles différents d’un même projet.
Pour créer une interconnexion entre les modèles 1 et 2 au niveau des nœuds (A, B) il suffit de « poser » un élément sur chaque nœud et d’appareiller ces éléments en leur donnant le même nom.
Lors de la génération du modèle, le programme génère un élément headloss entre les nœuds A et B de très faible résistance hydraulique. Si un élément de la couche model connection reste non appareillé il est assimilé à un élément de type flow_injection ou impozed piezometry selon l’option sélectionnée, à la différence que dans un élément de la couche model connection, il est possible de renseigné un débit ou une cote variable, ce qui le rend plus intéressant.

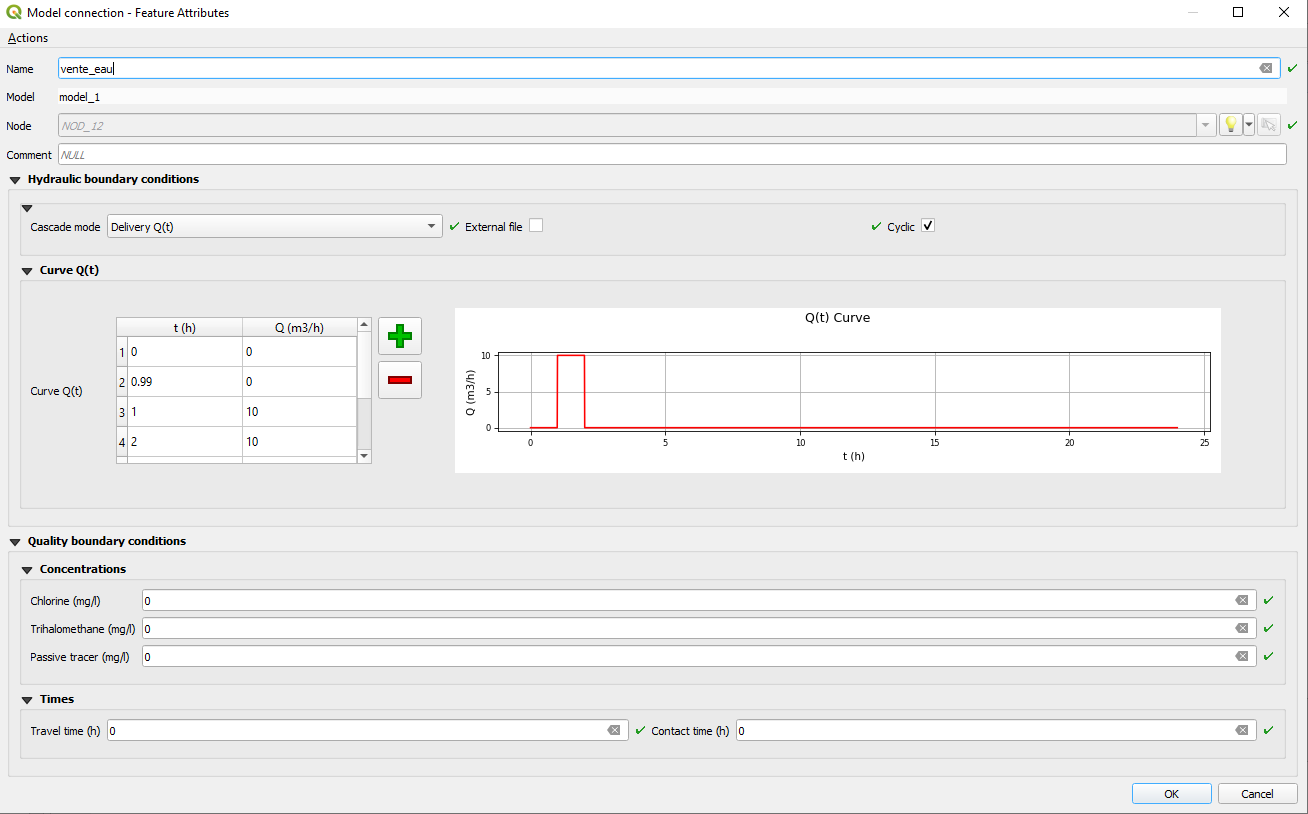

¶ Données de l'élément
Les paramètres à remplir dépendent de l’option choisie. Ils ne sont exploités que si le RACC n’est pas appareillé lors de l’étape de génération du modèle.
- Courbe Q(t)
- Course Z(t)
- Paramètres de qualité (uniquement utilisé en mode calcul de qualité activé)
- Concentration en chlore (mg/l)
- Concentration en THM (mg/l)
- Concentration en traceur passif (mg/l)
- Temps de séjour (h)
- Temps de contact (h)
¶ Equation
Même équation que pour la couche headloss avec K≅0.
