¶ Définition
La couche flow_regulator contient les vannes de régulation de débit.
¶ Données de l'élément

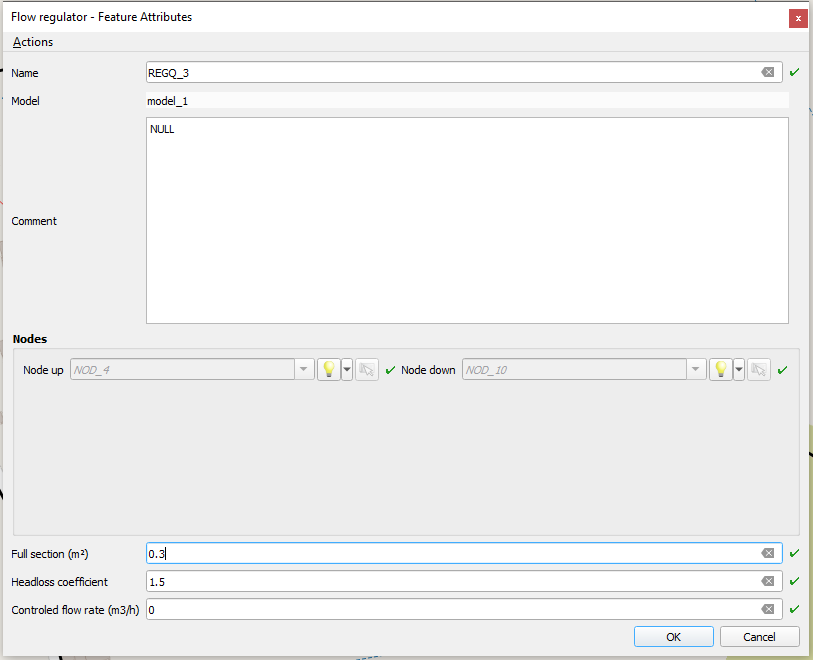

Les paramètres à renseigner sont les suivants :
- Section (m²) : Section de la vanne
- Coefficient de perte de charge : Coefficient de perte de charge à travers la vanne en position totalement ouverte.
- Débit régulé (m3/h) : Débit de consigne à travers la vanne
¶ Equation
- ZA et ZC : Cote piezométrique aux nœuds amont et aval de la vanne
- Q : débit à travers l’élément,
- S0 : section de référence,
- K : coefficients de perte de charge rapporté à la section de référence.
- Alps : coefficient d’ouverture de la vanne, compris entre 0 et 1.
Le coefficient Alps est ajusté de façon à respecter Q = Qconsigne. Si ZA <ZC , alors la vanne est réglée en position ouverte.
