¶ Définition
La couche valve contient les vannes simples.
¶ Données de l'élément

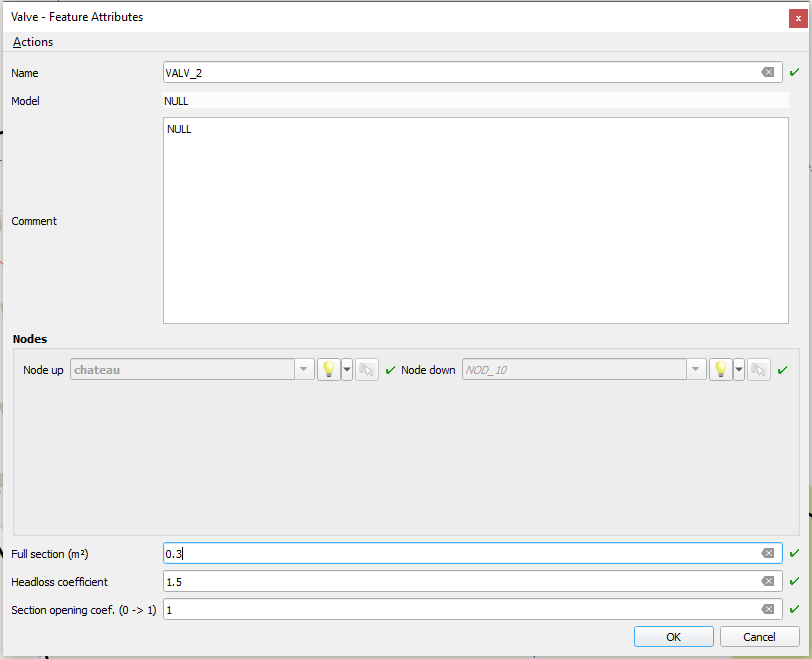

Les paramètres à renseigner sont les suivants :
- Section (m²) : Section de la vanne.
- Coefficient de perte de charge : Coefficient de perte de charge à travers la vanne en position totalement ouverte.
- Coefficient d'ouverture : Coefficient de réduction de l'ouverture de la vanne.
¶ Equation
- ZA et ZC les cotes piézométriques amont et aval
- Q : débit à travers l’élément,
- S : section de référence,
- K : coefficient de perte de charge rapporté à la section de référence.
On peut spécifier une position d’ouverture partielle de la vanne à l’aide du paramètre ALPS défini comme suit : Alps = S/S0 où S0 est la section d’ouverture partielle de la vanne. Le coefficient K devient alors :
K' = K / ALPS²
